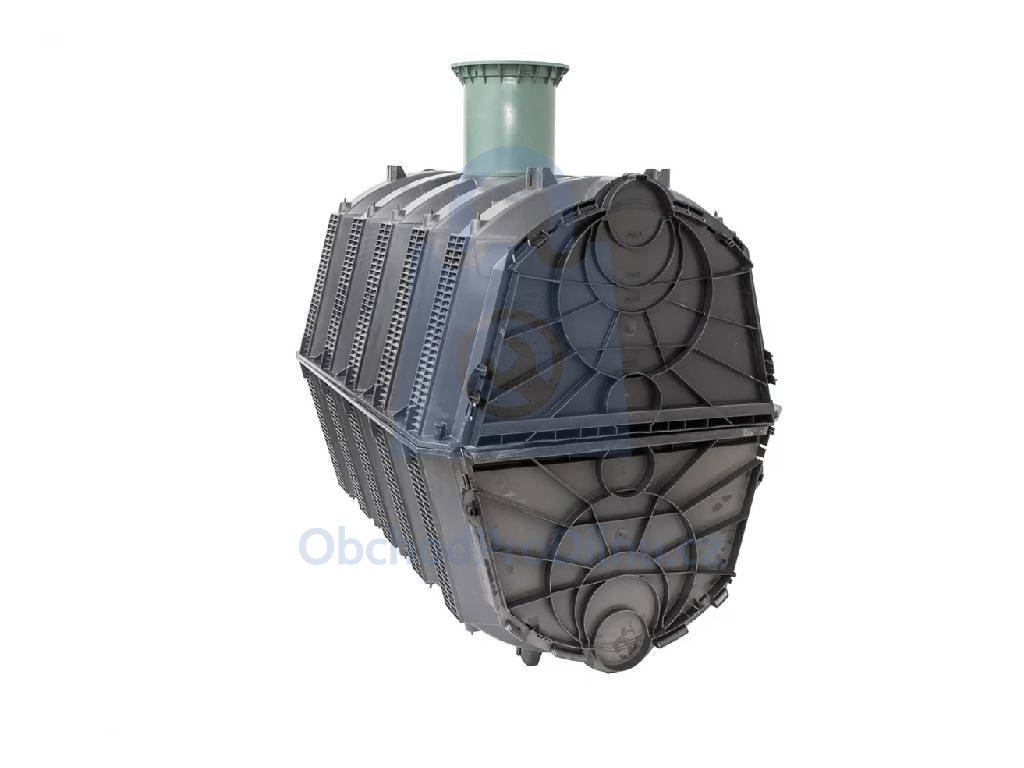

Tunel vsakovací a drenážní s příslušenstvím

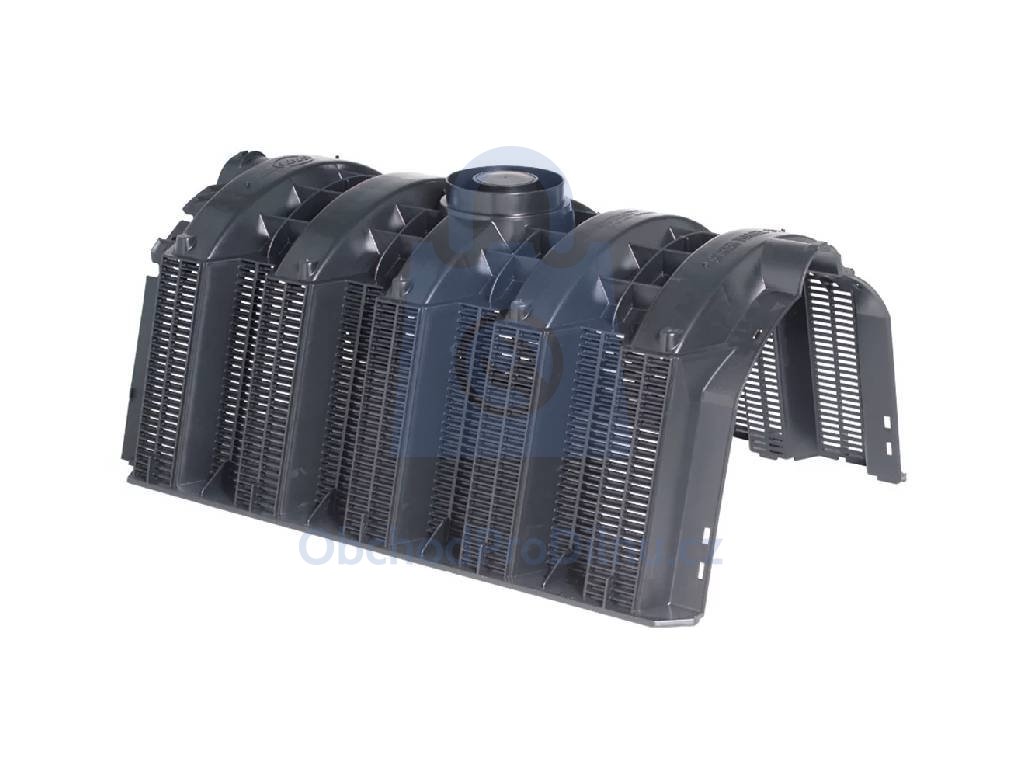

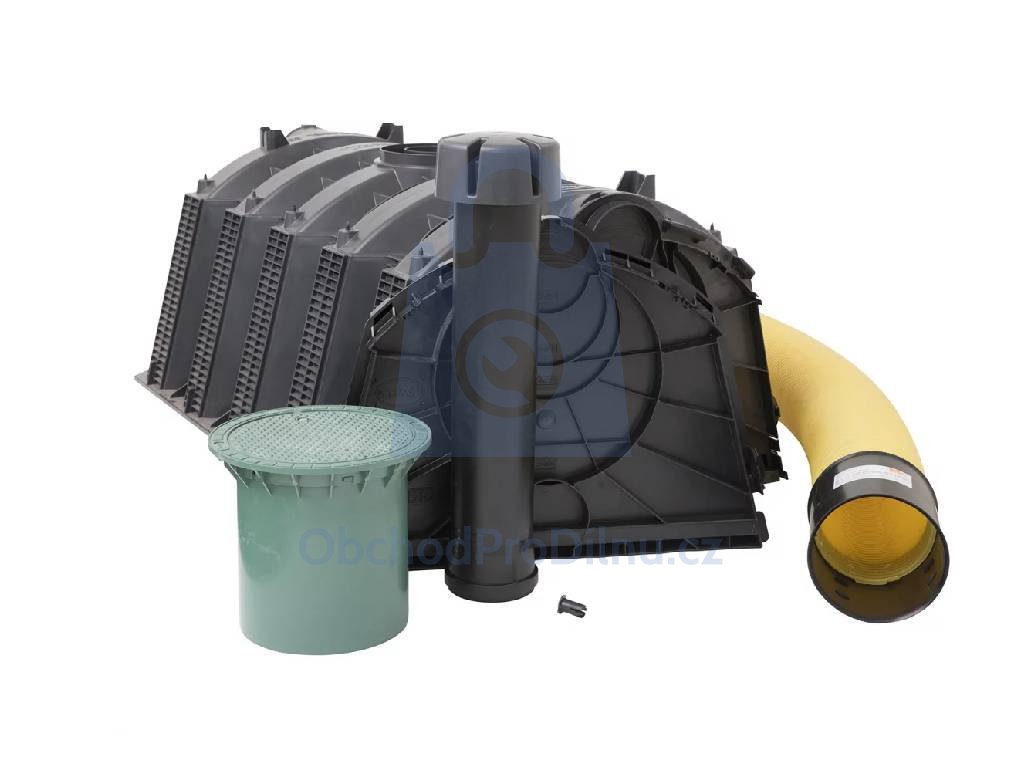

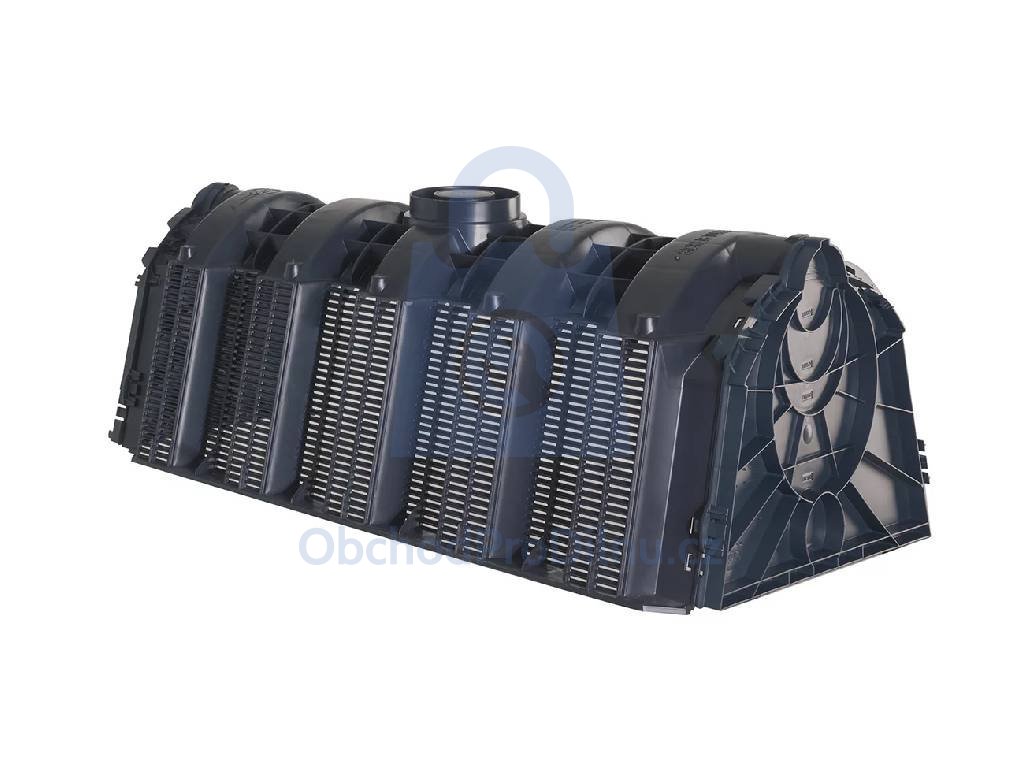

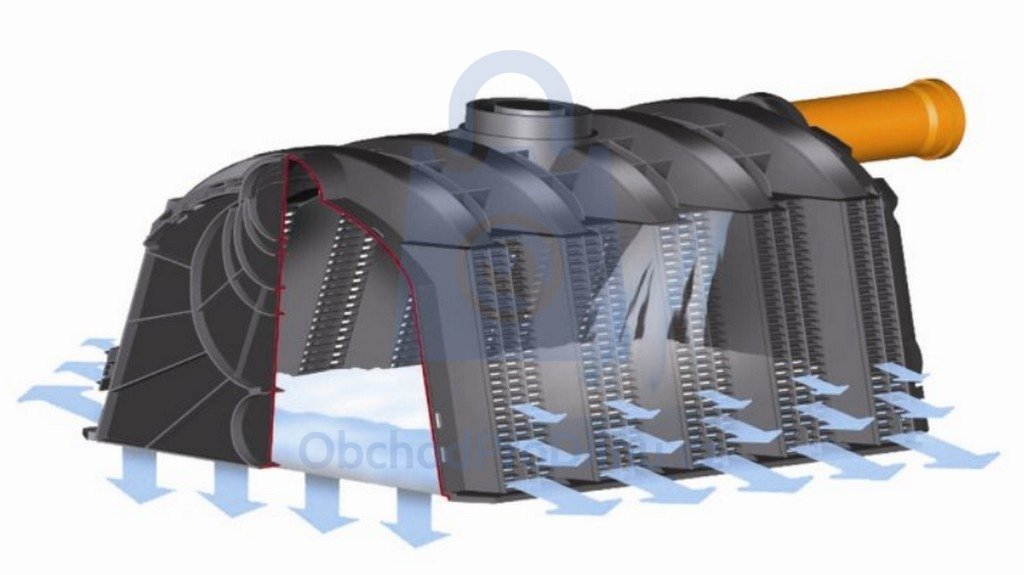

Tunel vsakovací a drenážní s příslušenstvím se skládá z jednoho nebo více tunelových modulů a 2 koncových desek na řadu. Byl speciálně vyvinut pro absorpci a zadržování dešťové vody. Jeho konstrukce umožňuje instalaci pomocí nářadí v malých hloubkách pod povrchem, a to jak pod parkovištěm, tak i odstavnou plochou. Sací tunel je určen pro dlouhodobé zatížení cca 3,5 t / m2. Vysoký sací výkon zaručuje nepřetržité sání ze 3 stran (1 modul nahrdí 800 kg štěrku a 36 m drenážního potrubí). Instalace modulu je jednoduchá, rychlá a variabilní. Tunel lze snadno rozšířit vytvořením požadovaného přidržovacího objemu.
Montáž
Potrubí se napojí přes přední koncovou desku. Za tímto účelem má koncová deska perforaci, kterou je třeba odříznout. Potrubí musí být min. 200 mm (připojení DN 100/150/200/300) zasunuté do těla tunelu. Pro zajištění rovnoměrného vstupu vody je nutné odvětrat každou větev tunelu. Na dně výkopu zhotovíme štěrkové lože o tloušťce asi 80 mm z vrstvy štěrku o frakci 8/16. Na tuto vrstvu uložíme vsakovací tunely do řádků a podélně je pospojujeme. Na vsakovací tunely položíme geotextilii, tak aby se jednotlivé kusy přesahovaly o 30 cm. Následně zasypeme vsakovací tunely štěrkem o hrubosti 20/40 do výšky 15 mm nad tunel. Pak se výkop pomalu dosype až po terén.

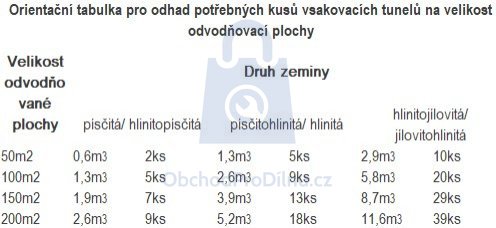

Volba polohy: Od budov, jež nemají odizolované sklepní prostory, musí být odstup min. 6 m. Z hlediska nejefektivnější funkce vsakovacích tunelů je třeba jejich umístění min. 1 m od hladiny spodní vody a od stromů se jejich vzdálenost musí rovnat min. průměru, kterého dorůstá jeho koruna.
Montáž větracích potrubí: Umisťuje se vždy po 50 ks tunelů za sebou. Shora označené perforací se vyřízne otvor, do kterého se zasune trubka min. 200 mm hluboko. Na poslední ks tunelu lze umístit odvětrání do čela modulu. Odvětrání musí odpovídat průměru přívodní trubky.
TUNEL VSAKOVACÍ A DRENÁŽNÍ S PŘÍSLUŠENSTVÍM - technické info:
- materiál: plast (polypropylen)
- určeno pro: odvod dešťové vody
- 1 modul nahrazuje 800 kg štěrku a 36 m drenážních trubek
- dlouhodobé zatížení cca 3,5 t/m2
- rozměry 1160 × 800 × 510 mm
- objem: 300 l
- hmotnost: 11 kg
- připojení shora: DN 100, DN 150, DN 200, DN 300 DN 100, DN 150, DN 200, DN 300
- připojení zdola: DN 100, DN 200 DN 100, DN 200
- min. překrytí zeminou 500 mm
- max. překrytí zeminou 2500 mm
