Prvek tesařský spojovací, profil HH

tesařské spojovací prvky, profil hh

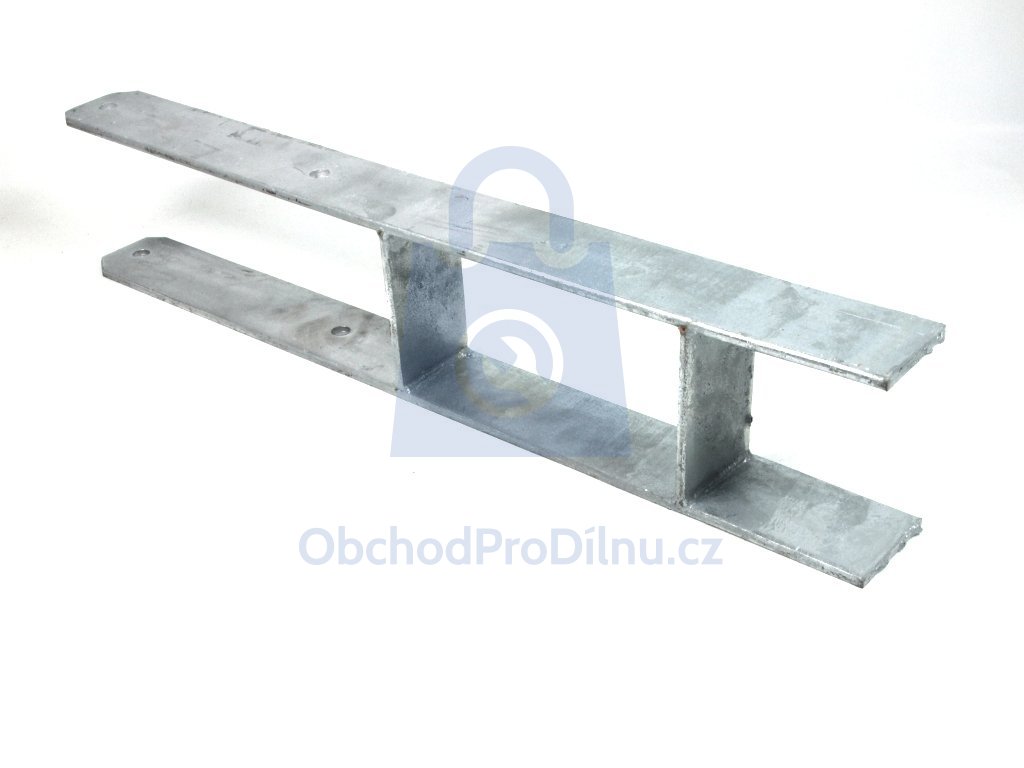

Kotevní prvek s profilem HH je vhodný ke kotvení dřevěných prvků různých průřezů, slouží k upevnění konstrukcí s vysokým zatížením. Spodní příčný profil zaručuje statickou kotevní patku, zabraňuje vytržení z betonu. Tento kotevní prvek je určen pro zabetonování do čerstvého betonu. Tesařaké spojovací prvky jsou vyrobeny z oceli S235JR o tloušťce 6 mm a proti korozi jsou povrchově upraveny žárovým zinkováním.

Použití spojovacího prvku

Kotevní patka s profilem HH se nejčastěji používá ke kotvení sloupů a pilířů různých průřezů. V praxi se jedná o mohutné dřevěné trámy/hranoly pro konstrukci různých robustních pergol, altánů a zahradních domků.

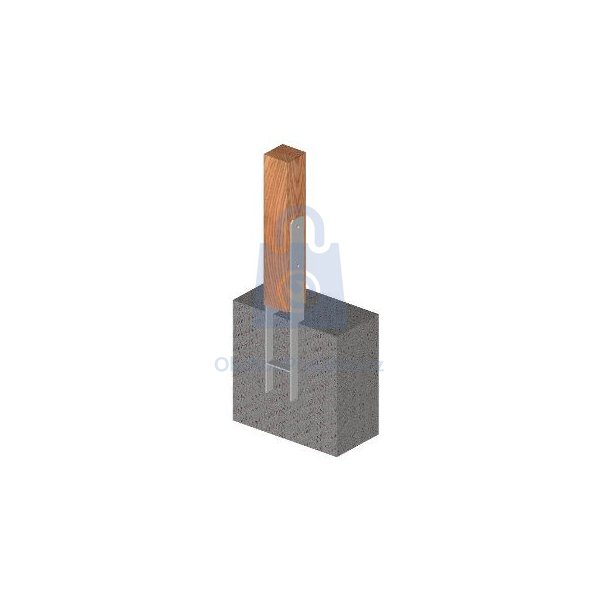

Montáž spojovacího prvku do betonu

Kotevní prvek je vhodné instalovat při betonování podkladu do hloubky přibližně 30 cm. Doporučujeme použít beton třídy alespoň C16/20 (dříve B20). Maximální vzdálenost mezi profilem a deskou betonu nesmí přesáhnout 50 mm.

Kotvení dřevěného sloupku

Pro bezpečné ukotvení dřevěného sloupku do tesařského spojovacího prvku doporučujeme použít závitovou tyč o průměru M12 + matice.

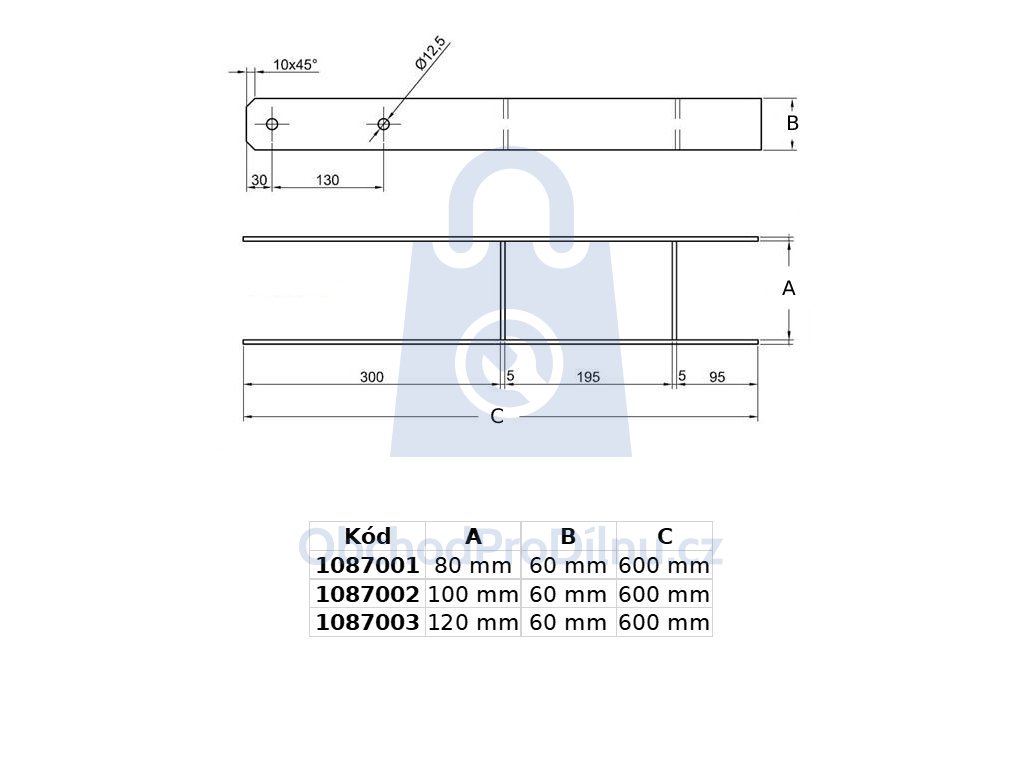

Technické info - tesařský spojovací prvek HH:

• materiál: ocel
• povrchová úprava: žárový zinek
• vysoké zatížení
• tloušťka: 6 mm
• šířka pásu: 60 mm
• různé vnitřní rozteče, výška 600 mm
• otvory: Ø 12.5 mm
• kotvení: závitové tyče M12
• namáhaní možné tlakem nebo ohybem
• snadná instalace přímo do betonu
• bezpečné upevnění
• velmi dobrá ochrana dřevěného prvku
