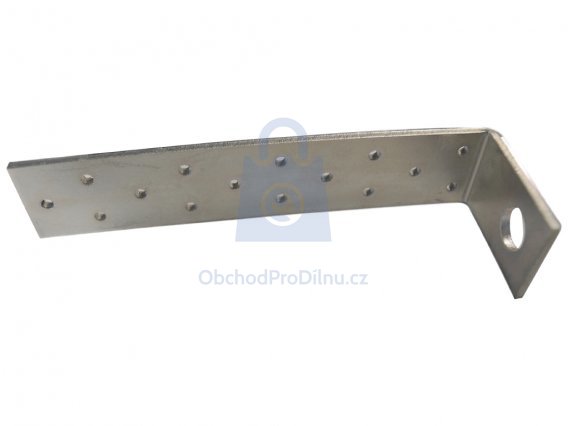

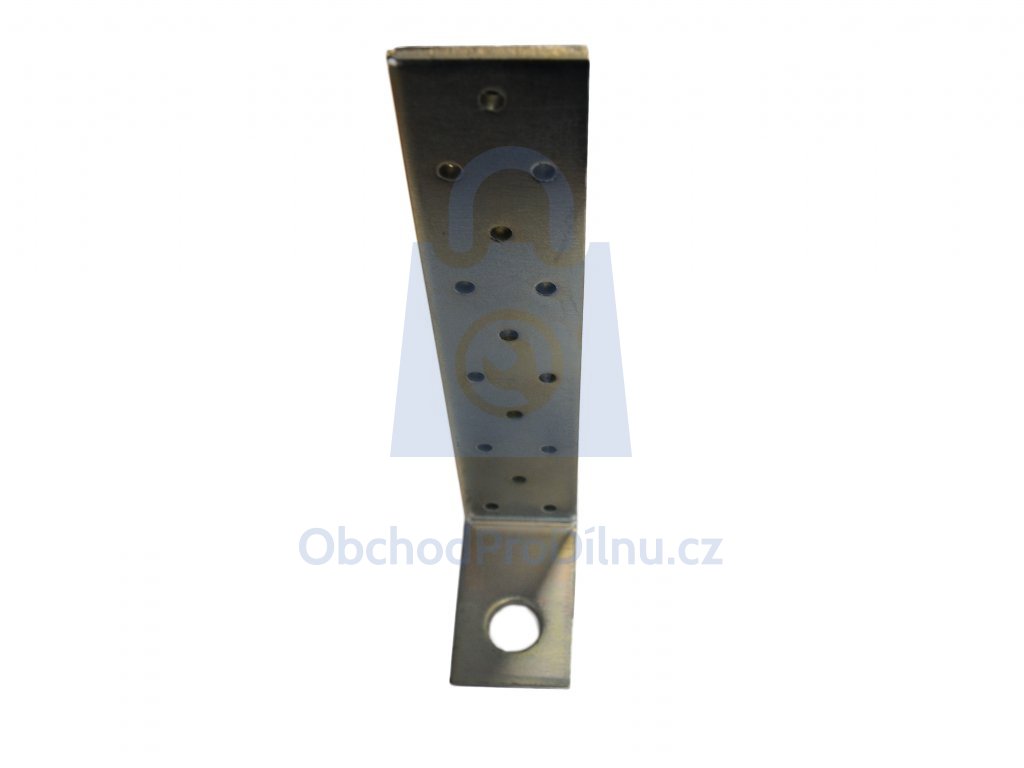

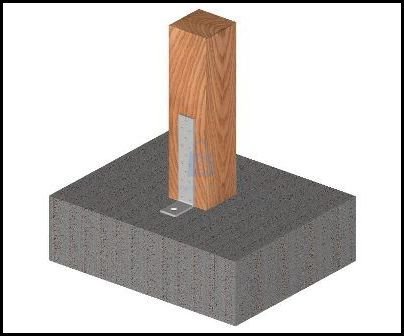

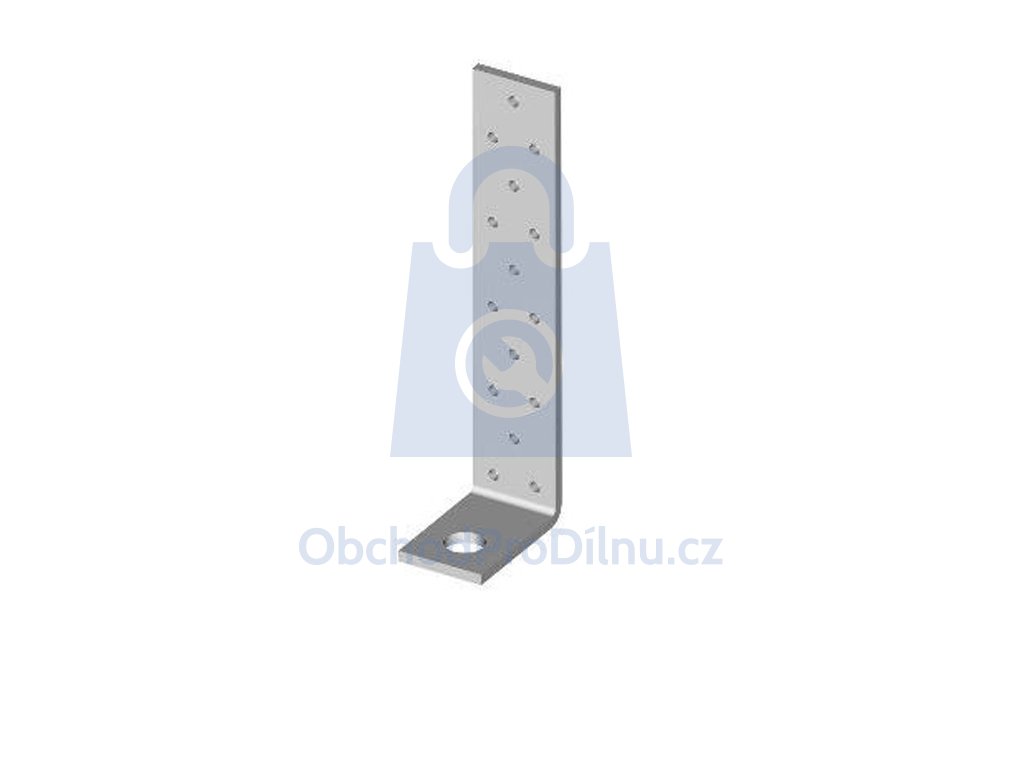

Kotevní úhelník zinkovaný, tloušťka 5 mm. Kotevní prvek vyrobený ze zinkovaného plechu, výška 205 mm. Alternativní kotva využitelná např. při kotvení velmi silných trámů, které s ohledem na rozměr nelze osadit do klasické kotevní patky s U třmenem.
Únosnost kotevního úhelníků se odvíjí od počtu použitých hřebíků (pro spoj doporučujeme konvexní hřebíky zinkované), viz. tabulka výše (kN x 100 = únosnost v kg:
počet hřebíků |
Fhr |
ks |
kN |
4 |
2,84 |
5 |
3,55 |
6 |
4,26 |
7 |
4,97 |
8 |
5,68 |
9 |
6,39 |
10 |
7,1 |
11 |
7,81 |
12 |
8,52 |
13 |
9,23 |
14 |
9,94 |
15 |
10,65 |
Celkovou únosnost pochopitelně ovlivňuje také kvalita betonové základu, beton by měl být B20.

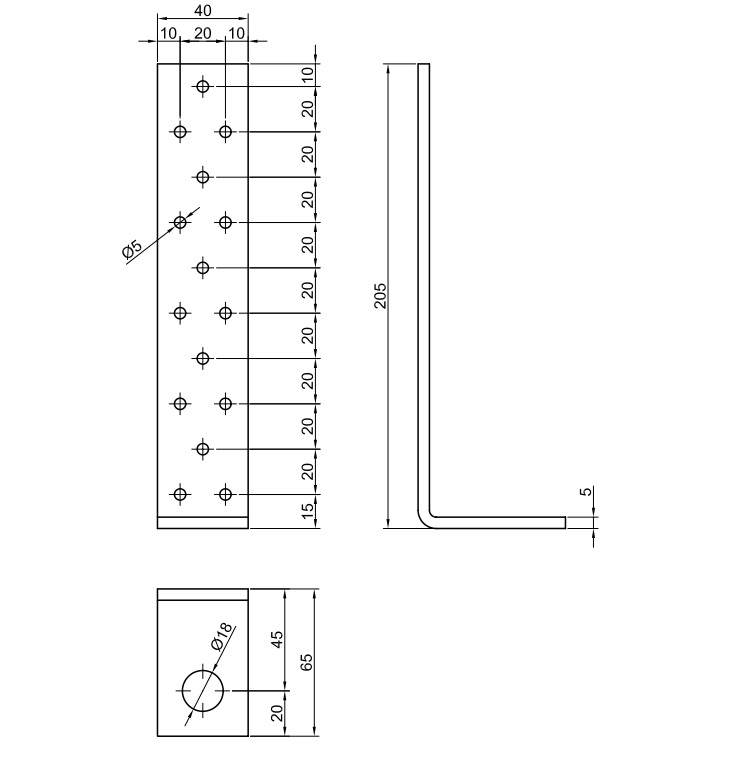

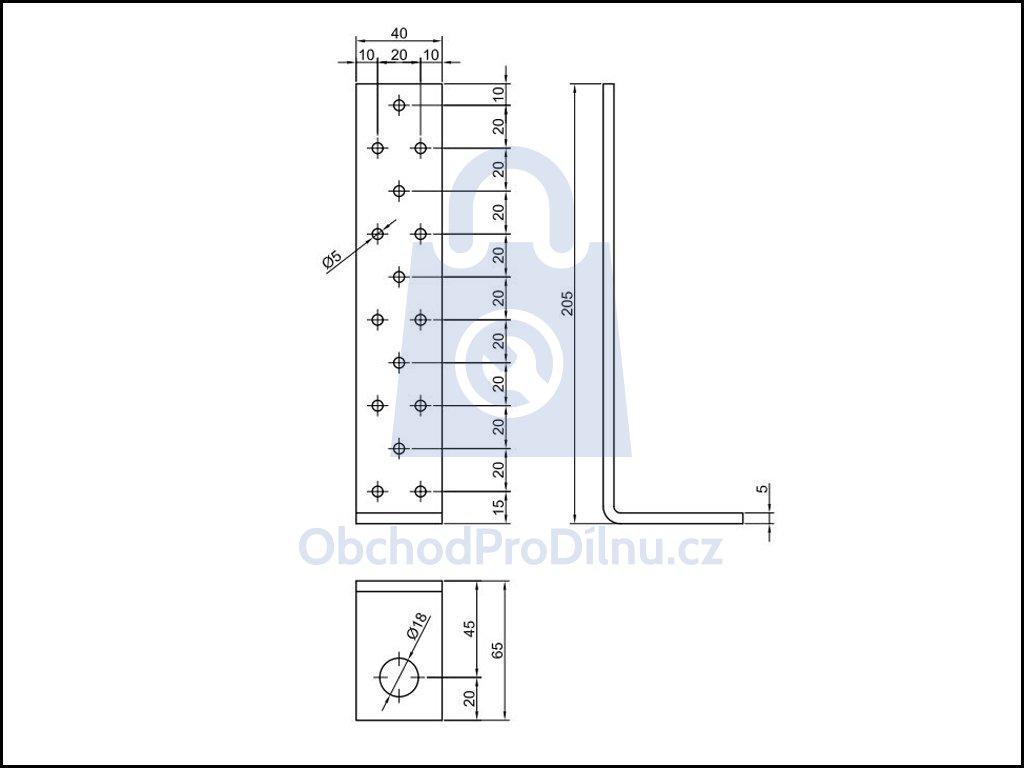

Technické info - kotevní úhelník:
(kliknutím na obrázek jej zvětšíte)
- vyrobeno ze zinkovaného plechu S235JR
- výška kotevního úhelníku: 205 mm
- šířka: 40 mm
