Pilíř kotevní s deskou, na šroubovici M16/M20, zinkovaný

PILÍŘ KOTEVNÍ S DESKOU, NA ŠROUBOVICI M16/M20, ZINKOVANÝ

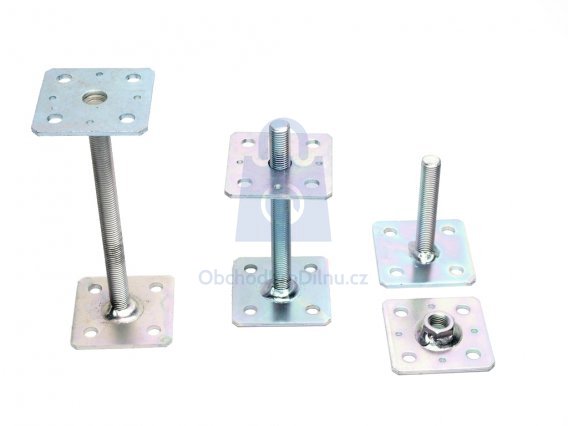

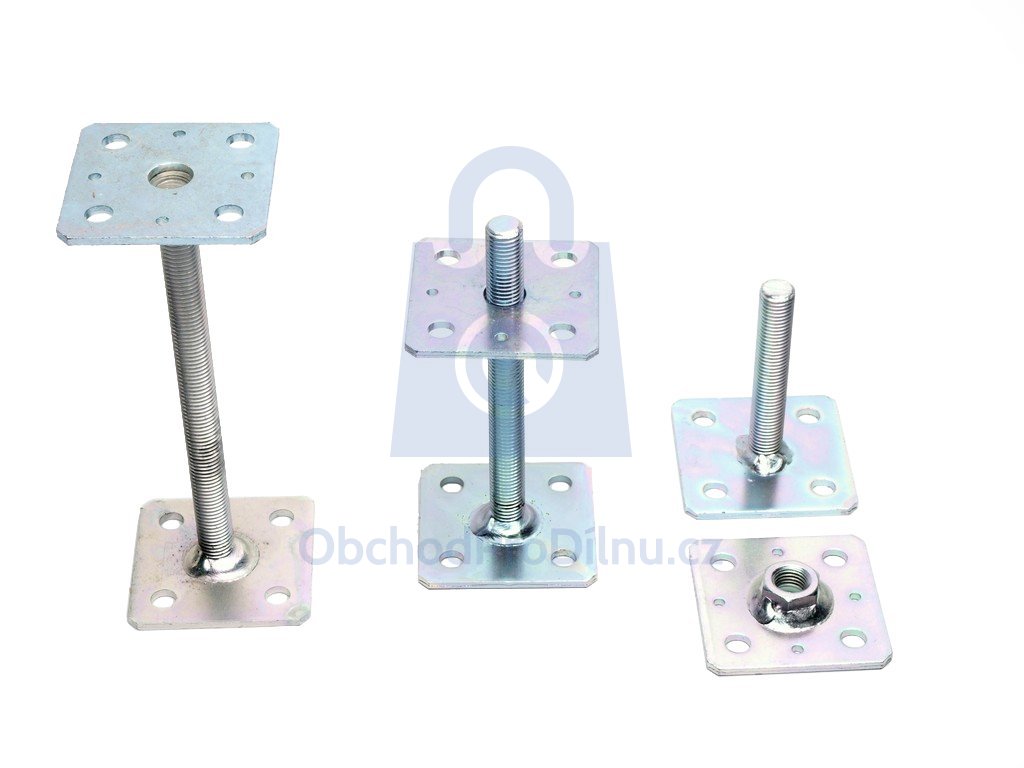

Kotevní patka je vyrobena z oceli S235JR a pro vyšší odolnost vůči korozi je galvanicky pozinkována. Tento kotevní pilíř se používá na již hotovou betonovou plochu. Díky nastavitelnosti patky však nevadí výškové rozdíly, které lze snadno dorovnat. Tato kotevní patka je nabízena ve variantách s pevnou horní deskou a s volnou horní deskou, kdy matice není přívařena k desce. Vzhledem k tomu, že se patka umisťuje přímo pod sloup, je po instalaci téměř neviditelná a umožňuje tak ničím nerušený design sloupu.

Pevná horní deska

Díky nastavitelnosti patky nevadí výškové rozdíly, které lze snadno dorovnat. Tato kotevní patka má přivařenou matici k horní desce, takže nastavení výšky probíhá ještě před připevněním k podkladu. Samotná výška se pak nastaví jednoduchým šroubováním.

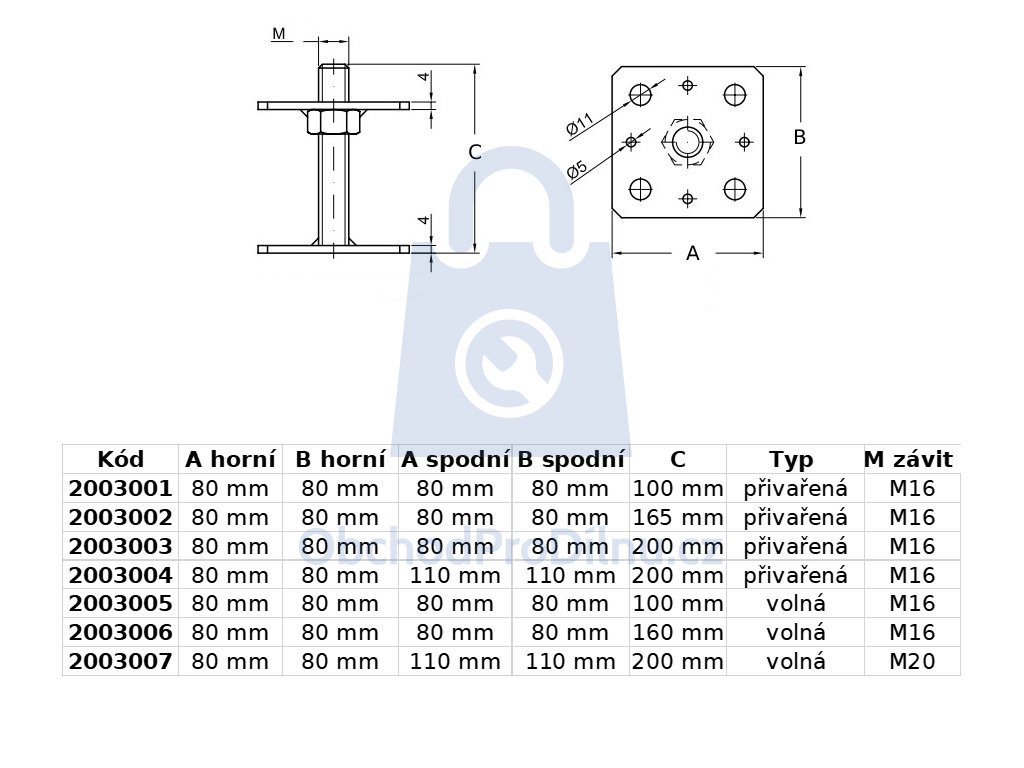

• varianta 2003001, varianta 2003002, varianta 2003003, varianta 2003004

Volná horní deska

Kotevní patka s volnou horní deskou nemá horní desku přivařenou k matici. Výšku můžete upravit i po instalaci sloupku/trámu.

• varianta 2003005, varianta 2003006, varianta 2003007

Použití kotevní patky

Nastavitelná kotevní patka se používá ke kotvení tlačných sloupů a pilířů. V praxi se nejčastěji jedná o dřevěné trámky/hranoly pro konstrukci různých přístřešků, pergol, zahradních domků, parkovacích stání apod. Výhodou pilíře s deskou je také fakt, že díky kotvení trámu na desku a šroubovici je spoj patka - hranol více skryt, z pohledových stran není kotvení tak viditelné jako při kotvení na patky s U profilem.

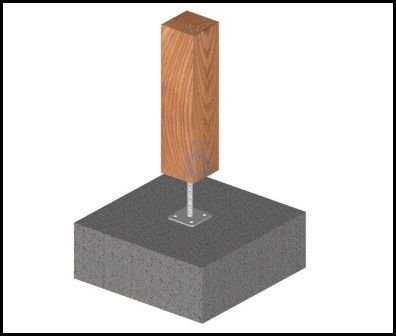

Kotvení dřevěného sloupku

Montáž patky vyžaduje vrtání otvoru zespodu sloupu. Doporučujeme použít speciální hadovitý vrták do dřeva o průměru závitové tyče patky. Patku pak zasunete přečnívající částí závitové tyče do vyvrtaného otvoru. Z tohoto důvodu doporučujeme o něco delší patku, než budete reálně potřebovat. Zespodu pak přichytíte sloup ještě pomocí konstrukčních vrutů nebo konvexních hřebíků. Obyčejné vruty do dřeva nejsou vhodné z důvodu nedostatečné pevnosti, a proto doporučujeme použití těch konstrukčních/stavebních.

Montáž kotevní patky do betonu

Po správném a přesném vyměření místa instalace se samotná patka přikotví k podkladu. Kotvení k podkladu se provádí až po připevnění ke dřevěnému sloupu. Doporučujeme patku kotvit přímo do betonu, takže pokud máte na betonové desce/patce ještě dlažbu, je nutné prodloužit kotvení až do betonové části, samotná dlažba není pro patku dostatečnou oporou.

K montáži budete potřebovat vrták do betonu a kotevní materiál. Zde máte možnost volby:

• obyčejná hmoždinka + vrut/šroub (případně natloukací hmoždinka)
• ocelová rozpěrná kotva
• šroub do betonu
• chemická kotva + závitová tyč a matice



Od způsobu kotvení se pak odvíjí pevnost spoje. Na mohutnější konstrukce a větší počet děr doporučujeme chemickou kotvu v kombinaci se závitovou tyčí (svorníkem) a matkou.

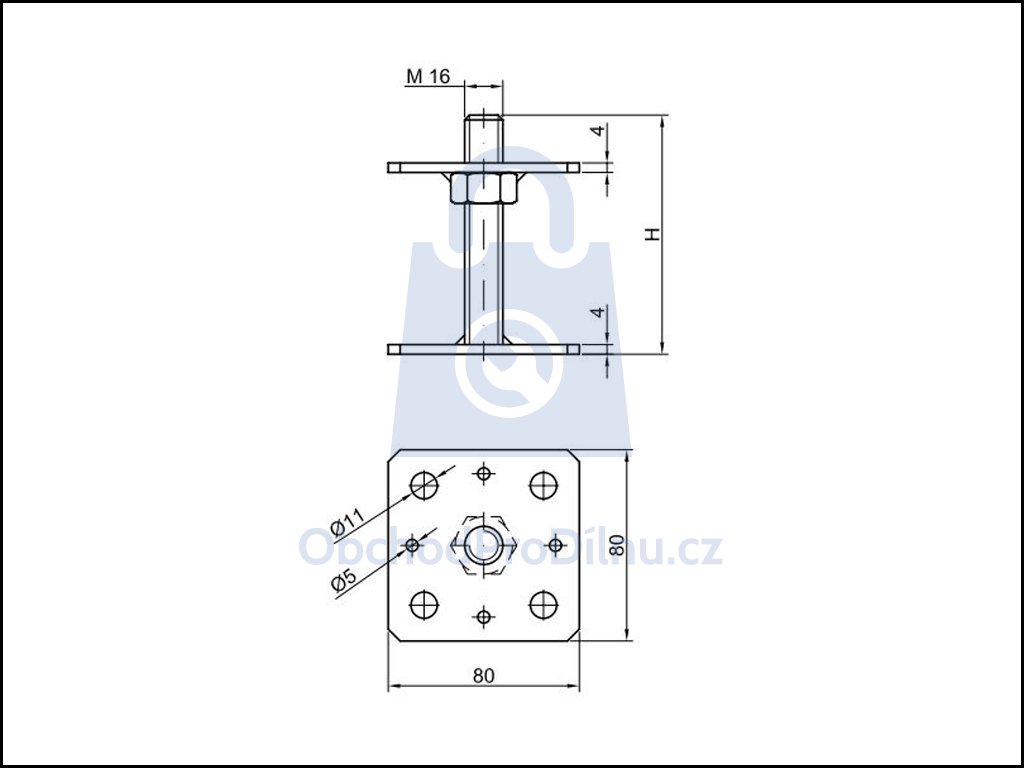

Technické info - kotevní pilíř:

• materiál: ocel
• povrchová úprava: galvanický zinek
• tloušťka desky: 4 mm
• otvory pro kotvení trámků: 5 a 10,5 mm
• otvory pro kotvení do podkladu: 10,5 mm
• šroubovice: M16/M20
• typ matice: přivařená/volná
• délka šroubovice: 100, 160 či 200 mm
