| materiál | ocel |
| materiál upřesnění | S235JR |
| povrchová úprava | žárový zinek |
| typ / druh zboží | prvky kotevní |
| provedení, specifické vlastnosti | kotevní patka tvaru U na trubce |
| charakteristika produktu | tloušťka 4 mm - vhodné i pro robustnější konstrukce |
| určeno zejména pro | kotvení tlačených sloupů, pilířů |
| poznámka | ideální na stavbu pergoly, terasy, zahradního domku nebo přístřešku na auto |
-
Získejte slevu 5%
Zaregistrujte se a získejte slevu
Začněte registrací do systému, ta Vám přinese základní slevu 5% téměř na celý sortiment (výjimky jsou označené). Na řadu položek pak uplatníte slevy ještě vyšší. Být registrovaným zákazníkem se Vám vyplatí nejen když chcete nakupovat opakovaně!
- Registrovat se
- Přihlásit se
Jarní akce
Spojovací materiál, šroubovina
Kotevní, upevňovací technika
Nářadí, nástroje, elektro
Pletiva, plotové systémy
Lepení, tmelení, skladování
Stavební prvky a materiály
Střešní krytiny, fólie, okapy
Zahrada, skleníky
Odpočinek od dílny
×
Hledat
Jarní akce
Spojovací materiál, šroubovina
Kotevní, upevňovací technika
Nářadí, nástroje, elektro
Pletiva, plotové systémy
Lepení, tmelení, skladování
Stavební prvky a materiály
Střešní krytiny, fólie, okapy
Zahrada, skleníky
Odpočinek od dílny
×
Přejít do košíku
Přejít do košíku
| {{cart.itemsCount}} Ks za | {{cart.currency}} s DPH |
| {{cart.sumWithoutVAT}} {{cart.currency}} bez DPH | |
| hmotnost {{cart.weight}} Kg | |
| {{product['nazev']}} | {{product['cart_price']}} |
Patka kotevní, trubka s deskou přivařenou tvar U
-
-
Cena od 112,28 Kč s DPH
-
- Přejít na popis
- Vybrat si (5 variant)
- Fotogalerie
-
-
- technické nákresy
-
-
skladem
- stand. objem obj. v prac. den do 14:00 -> násl. prac. den u Vás (v případě paletové přepravy do 12:00)
skladem
- stand. objem obj. v prac. den do 10:00 -> odesíláme v násl. 2-3 prac. dnech
na objednávku
- budeme Vás telefonicky kontaktovat s termínem doskladnění
Patka kotevní, trubka s deskou přivařenou tvar U
| {{column_name}} {{((search_modes[column_key] == true) ? "✖" : "▼ 🔍")}} {{((search_modes[column_key] == true) ? "✖" : "▼ 🔍")}} | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1075001 | ks | 60 x 60 x 4 | 60x60 | 4 | 230 | 150x60 | 25 | 92,80 | 1 ks | 92,80 | 112,28 | skladem | 106,67 |
|
| 1075002 | ks | 80 x 80 x 4 | 80x80 | 4 | 230 | 150x60 | 25 | 115,53 | 1 ks | 115,53 | 139,79 | skladem | 132,80 |
|
| 1075003 | ks | 100 x 100 x 4 | 100x100 | 4 | 230 | 150x60 | 25 | 172,27 | 1 ks | 172,27 | 208,45 | na dotaz | 198,03 | Poptat |
| 1075004 | ks | 120 x 120 x 4 | 120x120 | 4 | 230 | 150x60 | 25 | 166,48 | 1 ks | 166,48 | 201,44 | skladem | 191,37 |
|
| 1075005 | ks | 140 x 120 x 4 | 140x120 | 4 | 230 | 150x60 | 25 | 173,75 | 1 ks | 173,75 | 210,23 | skladem | 199,72 |
|
|
|
|
Vybrali jste tyto produkty:
-
{{amount}}x{{getAmount(key)}}
| {{cart.itemsCount}} Ks za | {{cart.sumWithVAT}} {{cart.currency}} s DPH |
| {{cart.sumWithoutVAT}} {{cart.currency}} bez DPH | |
| hmotnost {{cart.weight}} Kg | |
| registrujte se a ušetříte! při tomto nákupu přesně {{cart.possibleDiscount}} {{cart.currency}} s DPH | |
Mohlo by se Vám také hodit:
- Podrobný popis
- Diskuze

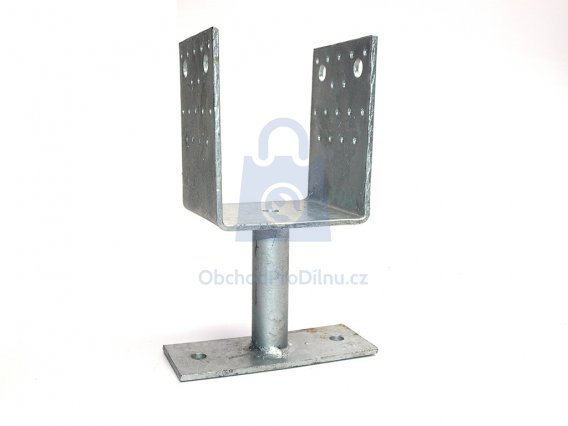

Kotevní patka s přivařenou spodní deskou

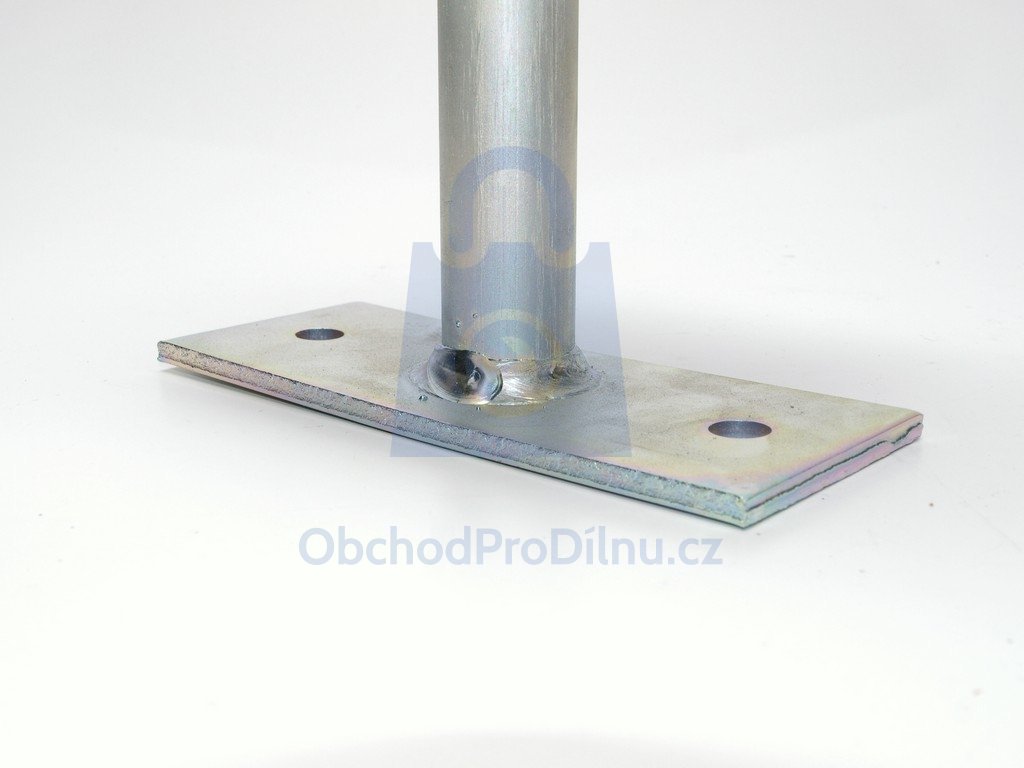

Kotevní patka žárově pozinkovaná s přivařenou spodní deskou 150x60 mm a s navařeným U profilem různých rozměrů. Patka je pevná a není tedy výškově nastavitelná. Tato patka se umisťuje na již hotovou základovou desku (kotvení na závitové kolíky a stavební chemii či na hmoždinku a šestihranný stavební vrut). Je nutné mít všechna kotevní stanoviště ve stejné výšce.
Použití kotevní patky
Vzhledem k různým variantám vnitřní rozteče U profilu můžete tento kotevní prvek použít na jakýkoliv typ dřevostavby. Díky plechu silnému 4 mm a silnému kotevnímu kolíku pod deskou U snese patka i zatížení dřevostavbou s betonovou střešní krytinou. Počet kotevních stanovišť je nutné přizpůsobit typu dřevostavby. Rozměrové varianty kotevních patek naleznete výše. Pro kotvení k dřevěným prvkům doporučujeme použít speciální vruty do tesařského kování s půlkulatou nebo plochou talířovou hlavou. Zajistíte tak pevný a esteticky vzhledný spoj.
Montáž kotevní patky
Po správném a přesném vyměření místa instalace se samotná patka přikotví k podkladu. Doporučujeme podkladový beton min. třídy C16/20 (dříve B20). Pokud máte na betonové desce/patce ještě dlažbu, je nutné prodloužit kotvení až do betonové části, samotná dlažba není pro patku dostatečnou oporou.
K montáži budete potřebovat vrták do betonu a kotevní materiál. Zde máte možnost volby:
- obyčejná hmoždinka + vrut/šroub (případně natloukací hmoždinka)
- ocelová rozpěrná kotva
- šroub do betonu
- chemická kotva + závitová tyč a matice
Od způsobu kotvení se pak odvíjí pevnost spoje. Na mohutnější konstrukce a větší počet děr doporučujeme chemickou kotvu v kombinaci se závitovou tyčí (svorníkem) a matkou.
Kotvení dřevěného sloupku
Stejně jako u montáže patky do betonu máte i při kotvení trámku několik možností a opět se způsob bude odvíjet od zamýšlené konstrukce, především pak její hmotnosti a velikosti.
- konstrukční (stavební) vrut s talířovou hlavou
- závitová tyč + matice
- speciální vruty do tesařského kování
- stavební hřebíky
Obyčejné vruty do dřeva nejsou vhodné z důvodu nedostatečné pevnost ve "střihu", a proto doporučujeme použití těch konstrukčních.
info ve zkratce - KOTEVNÍ PATKA S PŘIVAŘENOU SPODNÍ DESKOU:
- materiál: ocel S235
- povrchová úprava: žárový zinek
- spodní deska: 150 x 60mm
- tloušťka U profilu: 4 mm
- otvory pro kotvení k podkladu: Ø 11 mm
- otvory pro kotvení trámku: Ø 5 mm a 12,5 mm
Copyright © 2025 ObchodProDilnu.cz | All Rights Reserved
Přidané komentáře

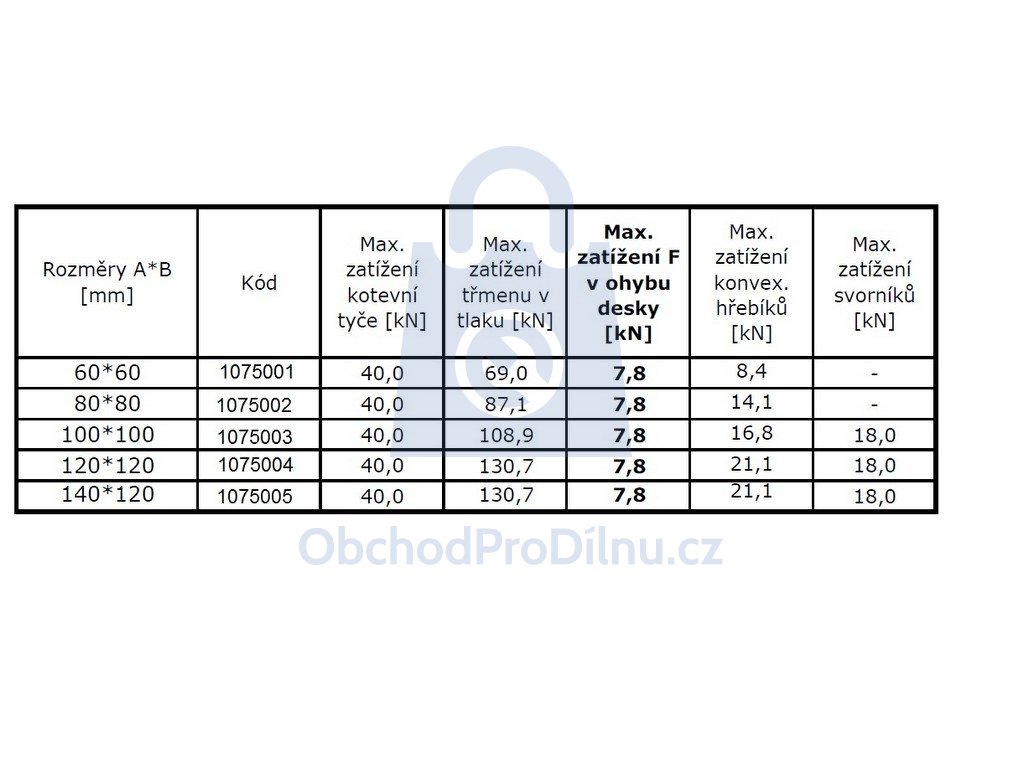

Dobrý den, děkujeme za Váš dotaz ohledně kotevních patek s trubkou a patkou tvaru U. Do technických nákresů jsme umístili všechny informace od našeho dodavatele, které nám byly poskytnuty. Pevně doufám, že Vám pomůžou při rozhodování. Přeji příjemný den
Zdravím, vydrží tato patka střih silou 2 kN?
