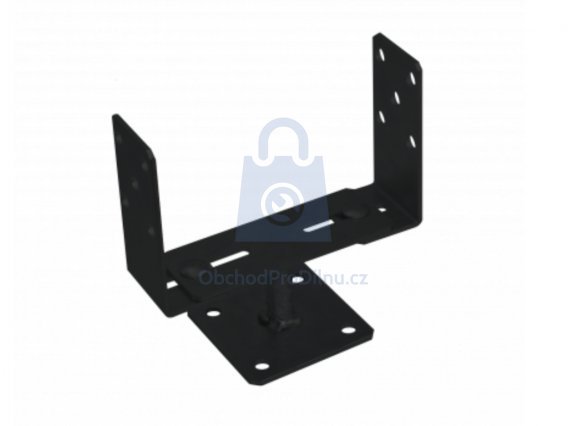

Patka kotevní s deskou, rozměrově stavitelná úzká, černá

materiál ocel
materiál upřesnění S235JR
povrchová úprava černě lakováno
typ / druh zboží prvky kotevní
provedení, specifické vlastnosti patka na beton s nastavitelnou šířkou
tvar profilu / výrobku (průřez) tvar U
charakteristika produktu pro obdélníkové i čtvercové sloupy
určeno zejména pro kotvení pergoly, sloupů, pilířů, trámků
poznámka kotvení pomocí konvexních hřebíků, konstrukčních vrutů a vrutů do tesařského kování
  • technické nákresy

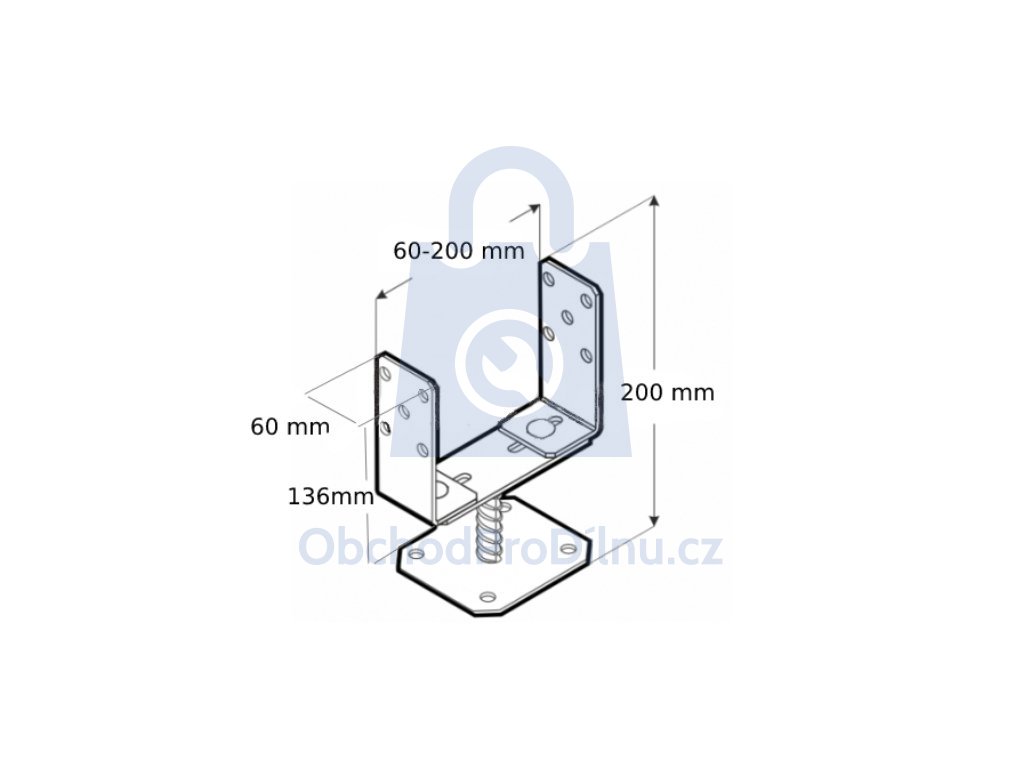

  • Technický nákres
skladem
  • stand. objem obj. v prac. den do 14:00 -> násl. prac. den u Vás (v případě paletové přepravy do 12:00)
skladem
  • stand. objem obj. v prac. den do 10:00 -> odesíláme v násl. 2-3 prac. dnech
na objednávku
  • budeme Vás telefonicky kontaktovat s termínem doskladnění

Patka kotevní s deskou, rozměrově stavitelná úzká, černá

{{column_name}}
{{((search_modes[column_key] == true) ? "✖" : "▼ 🔍")}} {{((search_modes[column_key] == true) ? "✖" : "▼ 🔍")}}
4673001 ks 60-200 x 136 x 4 60 4 200 černá 60 až 200 136 192,89 1 ks 192,89 233,40 skladem 221,73
Poptat {{getAvailabilityDate(row['00kod'])}}
Vybrali jste tyto produkty:
  • {{amount}}x{{getAmount(key)}}
Zatím nebyla vybrána žádná varianta aktuálního produktu
Již máte v košíku:
{{cart.itemsCount}} Ks za {{cart.sumWithVAT}} {{cart.currency}} s DPH
{{cart.sumWithoutVAT}} {{cart.currency}} bez DPH
hmotnost {{cart.weight}} Kg
registrujte se a ušetříte! při tomto nákupu přesně {{cart.possibleDiscount}} {{cart.currency}} s DPH
přejít do košíku >
Registrujte se a získejte slevy na každý nákup
registrovat se
Zboží se vždy snažíme dodat co nejrychleji!

Skladem - stand. objem obj. v prac. den do 14:00 > násl. prac. den u Vás

(v případě paletové přepravy do 12:00)

Skladem - obj. v prac. den do 11:30 > odesíláme v násl. dvou prac. dnech

Nevíte si rady?

Ozvěte se nám! Rádi Vám poradíme.

+420 387 414 008
  •  Podrobný popis
  •  Diskuze

Patka kotevní s deskou, rozměrově stavitelná úzká, černá

Rozměrově nastavitelná úzká kotevní patka s deskou je kotevní patka vyrobená z oceli s označením S235JR. Patka je černě lakována a může tak ladit s barvou oken, střechy nebo třeba okapů. Patka je pevná a není tedy výškově nastavitelná. Tato patka se umisťuje na již hotovou základovou desku (kotvení na závitové kolíky a stavební chemii či na hmoždinku a šestihranný stavební vrut), je tak nutné mít všechna kotevní stanoviště ve stejné výšce. Součástí patky je přivařená deska s navařeným U profilem. Do U třmenu lze ukotvit nosné sloupy, pilíře a dřevěné hranoly do tloušťky až 200 mm. Používá se pro kotvení malých i velkých dřevostaveb.

Použití kotevní patky

Vzhledem k možnosti nastavení šířky U profilu můžete tento kotevní prvek použít na jakýkoliv typ dřevostavby, díky plechu silnému 4 mm a silnému kotevnímu kolíku pod deskou U snese patka i zatížení dřevostavbou s betonovou střešní krytinou apod. Nastavitelnou kotevní patku lze díky možnosti nastavení použít i u atypických rozměrů trámků. Počet kotevních stanovišť je nutné přizpůsobit typu dřevostavby. Pro kotvení k dřevěným prvkům doporučujeme použít speciální vruty do tesařského kování s půlkulatou nebo plochou talířovou hlavou. Zajistíte tak pevný a esteticky vzhledný spoj.

Montáž kotevní patky

Po správném a přesném vyměření místa instalace se samotná patka přikotví k podkladu. Doporučujeme beton pro ukotvení náležitě zhutnit na min. C16/20. Pokud máte na betonové desce/patce ještě dlažbu, je nutné prodloužit kotvení až do betonové části, samotná dlažba není pro patku dostatečnou oporou.

K montáži budete potřebovat vrták do betonu a kotevní materiál. Zde máte možnost volby:

Od způsobu kotvení se pak odvíjí pevnost spoje. Na mohutnější konstrukce a větší počet děr doporučujeme chemickou kotvu v kombinaci se závitovou tyčí (svorníkem) a matkou.

Kotvení dřevěného sloupku

Stejně jako u montáže patky do betonu máte i při kotvení trámku několik možností a opět se způsob bude odvíjet od zamýšlené konstrukce, především pak její hmotnosti a velikosti.

Obyčejné vruty do dřeva nejsou vhodné z důvodu nedostatečné pevnost ve "střihu", a proto doporučujeme použití těch konstrukčních.

Technické info - Patka kotevní s deskou, rozměrově stavitelná úzká, černá

  • materiál: ocel S235JR
  • povrchová úprava: černě lakováno
  • tloušťka plechu: 4 mm
  • průměr roxoru: 18 mm
  • otvory pro přikotvení k základové desce: Ø 10 mm
  • otvory pro přikotvení trámku: Ø 10 mm
  • nastavtelná šířka U profilu až do 200 mm
  • montáž: na hotovou základovou desku
