Jak správně změřit závit IBC nádrže pro vodu

Správné určení závitu na IBC nádrži pro vodu je klíčové pro správný výběr příslušenství. Zajistíte tím kompatibilitu s různými doplňky, jako jsou kohouty, filtry nebo hadice. Pečlivý výběr komponentů podle vašich potřeb vám pomůže minimalizovat možné problémy a komplikace.

V tomto článku se dozvíte:

• Důležité kroky před měřením
• Typy závitů – Hrubý x jemný závit
• Jak změřit závit?
• Příslušenství k IBC nádržím

Důležité kroky

1. Základní krok při pořizování příslušenství

Nejzákladnější věcí při pořizování příslušenství k IBC nádržím je zjistit, jaký závit máte na nádrži. Existuje několik druhů. Níže, pomocí obrázků, zjistíte, jaký typ závitu máte.

2. Upozornění na výstupní závity

Je třeba zdůraznit, že se jedná o výstupní závity na IBC nádržích, které se nacházejí na konci spodního vypouštěcího kohoutu.

3. Identifikace závitu

Pomocí obrázků a fotografií je možné snadno porovnat a rozpoznat, který typ závitu je na nádrži přítomen. Důležité je věnovat pozornost tvaru, počtu závitů a dalším charakteristikám.

4. Využití redukcí

Pokud se zjistí, že máte specifický typ závitu, který není běžný, není důvod k obavám. Existují speciální redukce, které umožňují adaptaci příslušenství na různé typy závitů. Tímto způsobem je možné zajistit kompatibilitu s vaší nádrží a používat různé doplňky bez problémů.

Typy závitů

Existují dva hlavní typy závitů – hrubý závit a jemný závit. Při manipulaci s nimi je nutné dát pozor na jejich rozdíly a správně je rozpoznat.

HRUBÉ závity mají větší mezizávitový úhel a hrubší závity.

JEMNÉ závity mají menší mezizávitový úhel a jemnější závity. Využívají se v přesnějších aplikacích nebo tam, kde je potřeba jemnějšího nastavení.

Jak změřit závit? - Parametry závitů

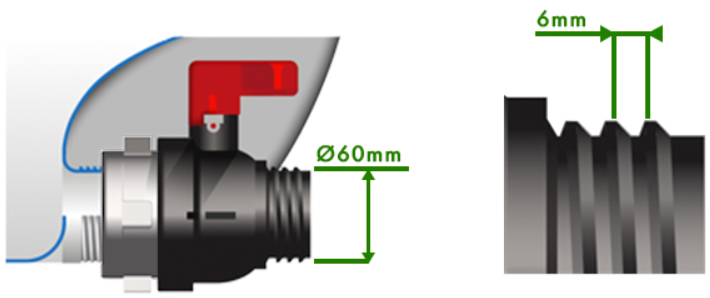

1)      HRUBÝ ZÁVIT 60 mm – nejčastější typ závitu

S technickým označením S60x6 DN50 (2")

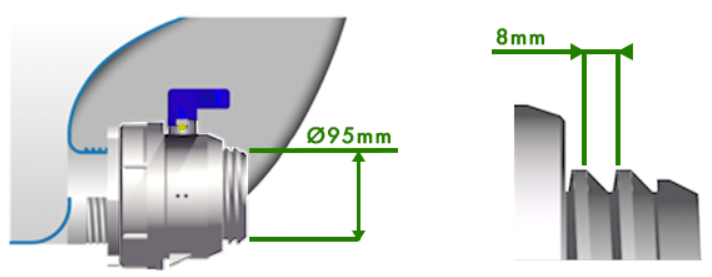

2)        HRUBÝ ZÁVIT 95 mm

S technickým označením S100x8 DN80 (3")

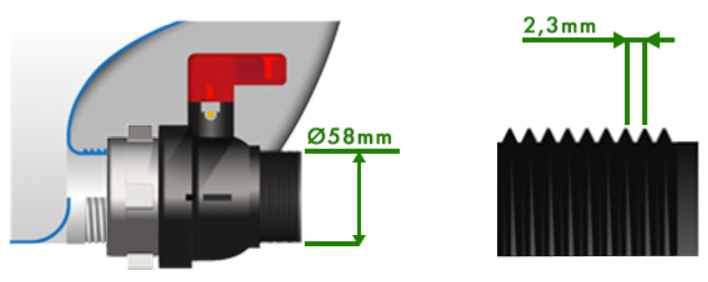

3)        JEMNÝ ZÁVIT 58 mm

S technickým označením BSP DN50 (2")

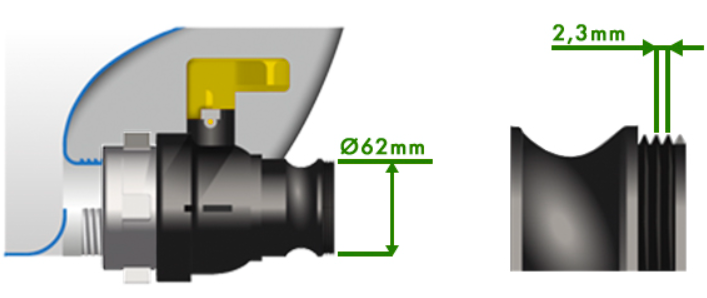

4)        JEMNÝ ZÁVIT 62 mm

S technickým označením CAM LOCK  BSP (2 1/8")

Příslušenství k IBC nádržím na vodu

Kohouty pro IBC nádrž

Kohouty umožňují kontrolu průtoku kapaliny z nádrže. Existuje široká škála typů kohoutů, včetně plastových, kovových, s uzávěrem nebo samozavíracích. Pro nádrž na vodu je doporučován kohout vyrobený z plastu, který je odolný vůči korozi.

Redukce

Redukce jsou důležitými komponenty pro propojení různých typů závitů na IBC nádržích s příslušenstvím nebo hadicemi.

Vypouštěcí kohouty

Vypouštěcí kohoutky umožňují snadný a kontrolovaný výtok kapaliny z nádrže. Tyto kohoutky jsou umístěny na spodním konci nádrže a často jsou vybaveny uzávěrem nebo regulátorem průtoku.

Filtry

Filtry v IBC nádržích zajišťují čistotu vodu. Umístěny jsou buď na vstupu nebo výstupu a zachovávají kvalitu vody bez nečistot a cizích částic.
